Elegoo mars pro echec d'impression

[pignouif]

Bonjour à tous,



Cela fait 2 ans que j'ai ma petite machine et j'ai eu mon lot d'échec "classique" entre les problème de support, de fig à moitié imprimé, de FEP, etc etc.



Mais je suis confronté depuis une semaine à un problème nouveau que je ne comprend pas malgré les recherches de "bases" sur le net. Et j'ai bien sur zappé l'étapes photos... la prochaine impression qui merde j'en fait.



Attention passage ou je raconte ma vie...

J'ai récupéré les gob d'Highlands Miniatures.

J'imprime un premier seul en mode je test voir si ses supports sont bon.

Impression qui sort avec succès.



Je m'enflamme un peu et tente 8 gob d'un coup (j'avais déjà fait des impressions avec la totalité ou presque du plateau remplis), et la échec, je ne suis pas étonné j'ai fait cela en mode bourrin, du coup je refait une impression de mon premier fichier avec un seul gob et elle passe nickel, je met l'échec sur le compte de l'enflammage ponctuel.



Je fais un second fichier avec 2 gob. Echec.

Fait marquant l'empreinte des deux gob fait au plus 2*4cm² sur le plateau, et j'ai une barre qui faite la totalité de la longueur du plateau sur 2cm de largeur, avec une espèce de petite montagne toute moche au milieu de la hauteur des gob, et au fond de la cuve de la résine polymérisé. Un résultat d'échec que je n'ai jamais eu.

Je cherche sur le net, potentiellement je pourrais avoir une corruption des fichiers STL source. du coup je retélécharge le tout et relance une impression avec 2 gob.

A nouveau le même type d'échec.



Changement de la clefs USB et du logiciel au lieu de chitubox je suis passé à Lychee, et paf impression bonne avec un seul gob.

Je tente avec cette nouvelle clef et logiciel deux gob, échec.

Cette impression a eu une évolution, ce n'est plus une barre mais la totalité du plateau qui a eu une tentative d'impression... sur la totalité de mon plateau (et au fond de la cuve) j'ai eu une couche de résine polymérisé et la "montagne" centré sur la plateau.



Je formate la clef, relance l'impression avec un nouveau fichier de deux gobs, et l'impression est bonne.



Ce matin la machine tourne avec un nouveau fichier de deux autres gobs, j'ai formaté la clef une nouvelle fois avant.



Pour le moment j'ai retiré des hypothèses de sources de problème la machine en elle même, vu qu'elle sort malgré tout des impressions bonnes.

J'ai fait les différents test machines pour voir si je pouvais avoir un problème avec soit l'écran soit les UV, et tout a fonctionné correctement.

Je n'ai pas fait les tests d'impressions avec les fichiers de test, pour moi ce n'est pas un problème de support ou de paramétrage machine.

Mais je peux me planter.



Du coup si quelqu'un à une piste je suis preneur. Merci de votre aide.



[Stercz]

Hello,

je ne suis pas tout à fait d'accord avec ta conclusion, mais admettons que ca ne vient pas de l'imprimante.

Le logiciel c'est assez basique au final, il applique le même paramétrage sur toute l'impression. Mais tu peux réussir une impression sur une zone et avoir un échec sur une zone plus grande parce que tes paramètres sont suffisants pour la pièce isolée, mais pas pour la doubler.



Par exemple j'ai imprimé Sneed, il est sorti avec une jambe manquante, aucune idée du pourquoi, mais c'était un fichier présupporté que j'ai trouvé bancal (trop vertical) pour mon vieux tromblon.





On n'a pas les tests que tu as fait, et c'est pas ta 1ère impression, donc si tu exclu le FEP abimé, l'écran sali de résine, le froid, la vis manquant d'huile, et les leds mortes,  il va falloir bidouiller sur tes paramètres d'impression.

Mais le fait que ta résine polymérise a un endroit ou tu n'as pas d'impression c'est pas bon signe. Je pense quand même que tu peux arrêter de formater ta clef usb, cette pauvre bête ne t'a rien fait



Maintenant est-ce que t'as fait des impressions autre que tes gobs qui commencent à te revenir plus chers qu'une boite de GW ?

[pignouif]

Merci pour ton retour.

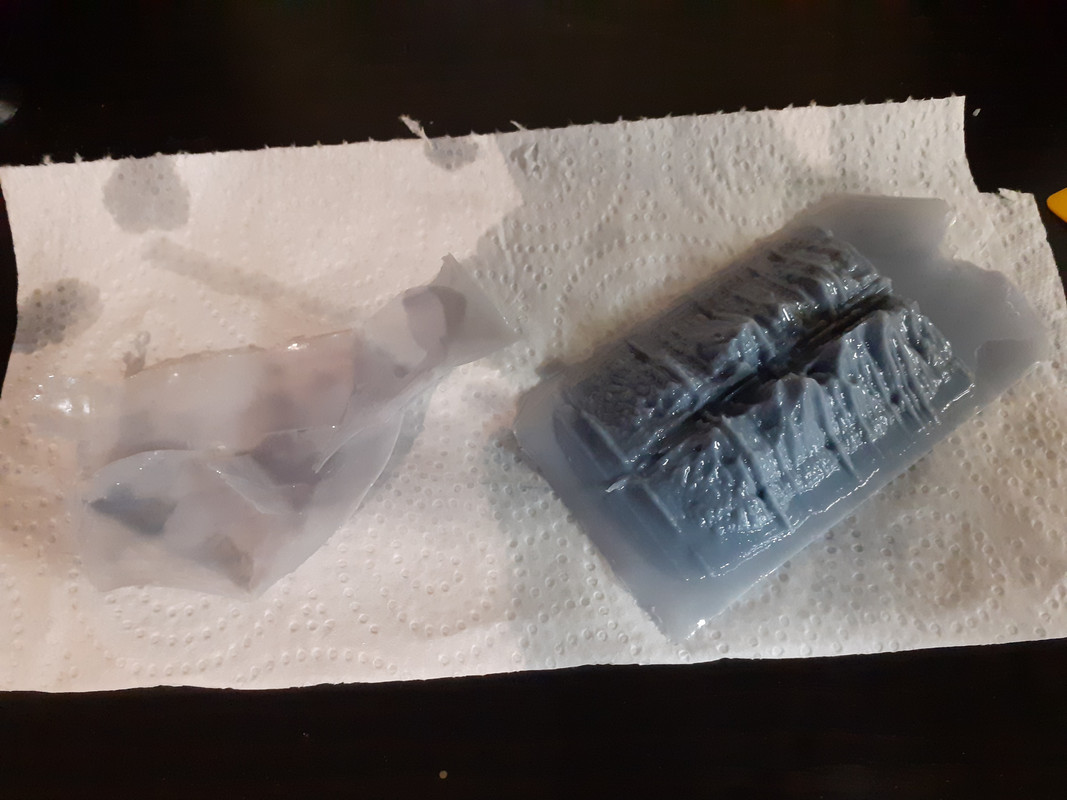

Voila le résultat d'un impression ratée.

A gauche le fond de cuve, a droite mon histoire de montagne...



Je vais regarder les paramètres mais ce qui m’ennuie c'est qu'un même fichier peux passer, comme donner plus ou moins le résultat en image... du coup quel paramètre pourrait donner un tel truc?

pour le moment le formatage de clef donne de bon résultat... mais je sais pas pourquoi... du coup je vais continuer à violenter cette pauvre clef en continuant à chercher le problème

Il y a 7 heures, Stercz a dit :



Maintenant est-ce que t'as fait des impressions autre que tes gobs qui commencent à te revenir plus chers qu'une boite de GW ?



Non, et elle est même plus que rentabilisé comme machine

Il y a 7 heures, Stercz a dit :

Mais le fait que ta résine polymérise a un endroit ou tu n'as pas d'impression c'est pas bon signe

Je suis d'accord... mais j'aime bien le concept de "marche" ou "marche pas" mais pas du "marche quand elle veut"

Modifié le 15 novembre 2023 par pignouif

[Kaoslave]

J'ai la même machine que toi et je n'ai jamais eu un tel résultat... vraiment curieux.



D'après tes essais je partirais sur un problème au niveau de la connectique clé USB ou firmware (voir de version de fichier) plus que sur un problème de LCD. Par curiosité, combien pèsent (en Mo) tes 2 fichiers ? As-tu faire une mise à jour du slicer depuis (autrement dis, as-tu aussi des problèmes avec d'anciens slices qui fonctionnaient avant ?)



Quand tu slices, tu enregistres directement sur la clé ou est-ce que tu copies le fichier de ton disque dur à ta clé ?



Faut peut-être tenter de reflasher le firmware ?



Regarde également à quoi ressemble tes fichiers CTB sous UVTools (https://github.com/sn4k3/UVtools/releases )

Peux-tu vois les "slices" correctement sur les 2 via UVTools ? Ouvre-les également depuis la clé, tout parait normal ?





Modifié le 15 novembre 2023 par Kaoslave

[pignouif]

Il y a 12 heures, Kaoslave a dit :

J'ai la même machine que toi et je n'ai jamais eu un tel résultat... vraiment curieux.



D'après tes essais je partirais sur un problème au niveau de la connectique clé USB ou firmware (voir de version de fichier) plus que sur un problème de LCD. Par curiosité, combien pèsent (en Mo) tes 2 fichiers ? As-tu faire une mise à jour du slicer depuis (autrement dis, as-tu aussi des problèmes avec d'anciens slices qui fonctionnaient avant ?)



Quand tu slices, tu enregistres directement sur la clé ou est-ce que tu copies le fichier de ton disque dur à ta clé ?

Merci de ton retour.



Les fichiers font entre 5mo et 20mo, aussi bien ceux qui passent que ceux qui ne passent pas.

J'ai changé de Slicer, je suis passé d'une vieille version de Chitubox à la dernière de Lychee.

j'enregistre les fichier en premier sur mon PC pour ensuite les copier coller sur la clef.



Nouvelle étape dans le WTF, l'impression a merdouillé sur la fin au lieu du début... (il devait rester un mm à imprimer, mais j'ai retrouvé dans la cuve une bande de résine polymérisé de 5cm sur 1cm, et des petites plaques d'impression)

Je vais regarder avec UVtools ce soir.



La connectique USB n'a pas l'air d'avoir de jeu, mais au tout début de mes impressions (il y a 2 3 ans) j'avais eu un problème de connectique, j'avais mis cela sur le poids de la clefs Elegoo (j'avais laissé la parti métallique à l'opposé de la connectique.)

[amanerion]

Bonjour,



Éventuel piste

Cela peut être un défaut des led.

Lorsque tu imprimes une fig tu soliciter peut de led / ligne de led.

Mais lorsque tu imprimes plusieurs fig tu solicite plus de led / ligne de led.



Ton écran a peut être un problème lorsque tu imprimes sur une surface plus grande / sollicitant plus de led ?

Modifié le 16 novembre 2023 par amanerion

[Stercz]

En test je prendrais mon gob tout seul et je le mettrais dans un coin du plateau, print, puis je le referais à un autre endroit etc pour tester l'ensemble de l'écran.

T'as bien vérifié que t'as pas un relief sur l'écran ou le fep ?



Change ta clef usb pour une neuve si tu veux, mais c'est pas un pokemon, tu ne la fera pas évoluer à coup de formatage.

[pignouif]

il y a une heure, Stercz a dit :

Change ta clef usb pour une neuve si tu veux, mais c'est pas un pokemon, tu ne la fera pas évoluer à coup de formatage.

Sans vouloir te donner tord c'est pourtant ce qu'elle a fait!!! (ou pas...)



Mon imprimante est digne du chaos, elle parvient à "corrompre" les fichiers d'impression toute seule comme une grande.

Du coup tu as raison pas besoin de la formater à chaque fois, mais je ne peux pas utiliser deux fois le même fichier.



J'ai imprimer à différent endroits du plateau et soit l'impression passait soit rien du tout.



Du coup je suis entrain de chercher à mettre à jour le firmware de la machine.





Modifié le 16 novembre 2023 par pignouif

[pignouif]

Bonjour,



Suite et fin de l'histoire, c'est l'écran qui est mort. Mais il a eu une fin de vie "complexe" nous dirons...



Merci à tous pour votre aide.
